扇机组合产品
扇机组合产品

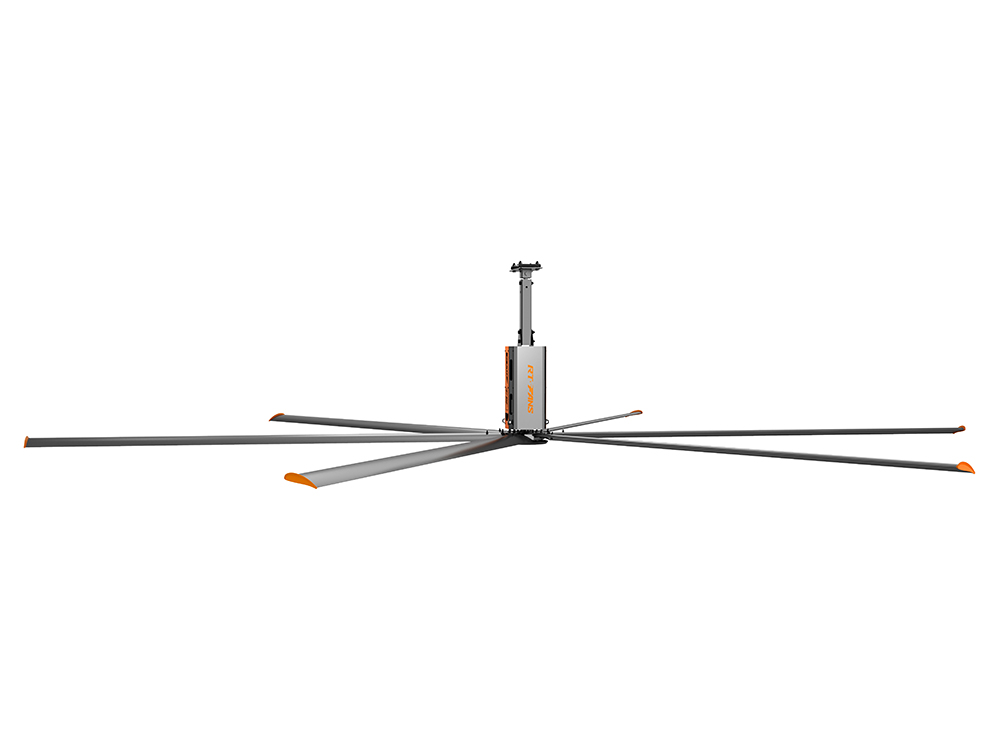

瑞泰风“工业大吊扇”拥有舒爽的人身感受、更大的风量上限、更强劲、更稳定、更安静的定制系统。

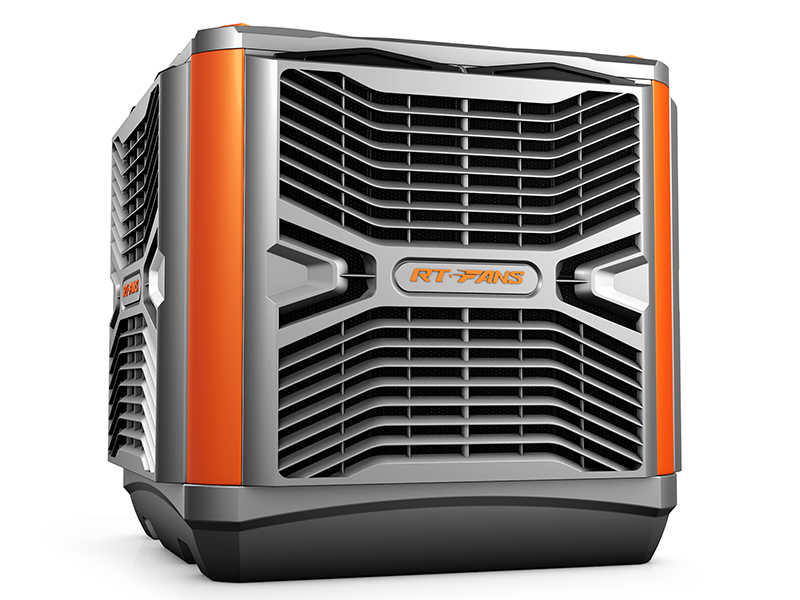

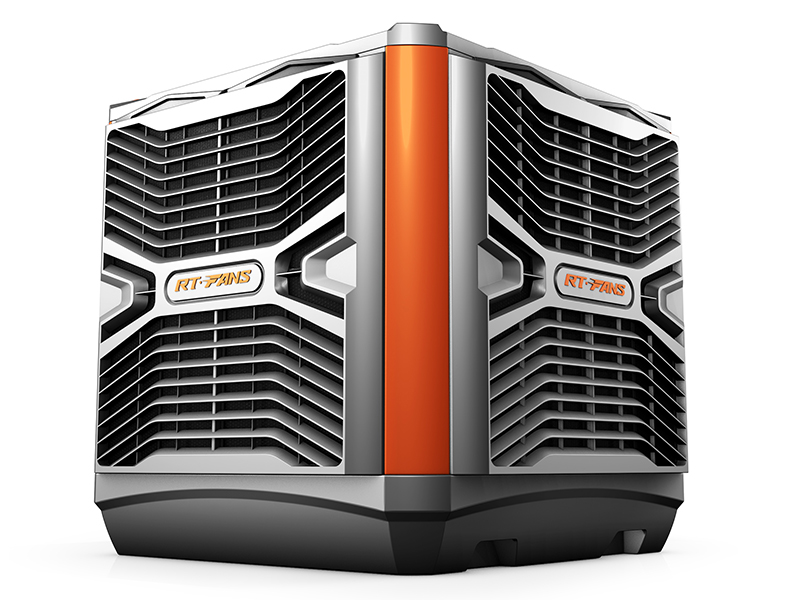

瑞泰风“瑞泰风”环保空调(也称冷风机)系列节能、环保!它是一款全新无压缩机、无冷媒、无铜管的环保产品。

产品特点:
  • 营造新风凉爽环境,“扇机组合”可以满足用户更高标准需求,可解决大风扇所不能解决的环境整体降温难题。
适用场所:
特别适用于单独使用工业大风扇以及单独使用冷风机所不能达到更高标准改善要求的场所,更加适应于已经安装大风扇但还想进一步进行有效降温的场所。

扇机组合产品

  • 详情说明

  • 原理及功用

  • 风扇功能

  • 轮毂

  • 电机减速机

  • 控制系统

  • 扇叶

  • 产品安装条件

  • 安全措施

  • 安全装置

  • 安装人员必备

  • 售后服务

大风扇产品规格型号列表
风王系列规格
Model
风扇直径
米(FT)
电机功率
kw/hp
转速
(rpm)
最大风量(CMM)
立方/分钟
满载电流
(A)380V
最大作用范围
(平方米)Sqm
自重
(kg)
噪音
(dBA)
RTF-CF-7E 7.3(24’) 1.5/2.0 0-53 13800 2.95 1800 125 43
RTF-CF-6E 6.4(21’) 1.5/2.0 0-60 12000 2.75 1380 113 43
RTF-CF-5E 5.5(18’) 1.5/2.0 0-70 10500 2.70 1050 108 43
环保空调(冷风机)产品规格型号列表
型号 电压/频率(V/Hz) 最大风量(m³/h) 工作电流(A) 功率(kw) 外型尺寸(mm) 出风口尺寸(mm) 净重(kg) 储水量(L) 蒸发量(L/H) 适用面积(m²)
RTF-20A 380/50 20000 3.5 1.1 1120*1120*1030 670*670 60 25 60 100-150
RTF-20B 380/50 20000 3.5 1.1 1120*1120*1030 670*670 57 35 60 100-150
RTF-20C 380/50 20000 3.5 1.1 1120*1120*1030 670*670 60 25 60 100-150
RTF-25A 380/50 25000 4.5 1.5 1120*1120*1300 670*670 79 25 105 150-200
型号 电压/频率(V/Hz) 最大风量(m³/h) 工作电流(A) 功率(kw) 外型尺寸(mm) 出风口尺寸(mm) 风机类型 净重(kg) 储水量(L) 蒸发量(L/H) 噪音db(a) 适用面积(m²)
RTF-25BL 380/50 25000 11.6 5.5 1470*1470*1400 620*570 离心式 360 65 110 ≤82 200-250
环保空调(冷风机)原理及功能

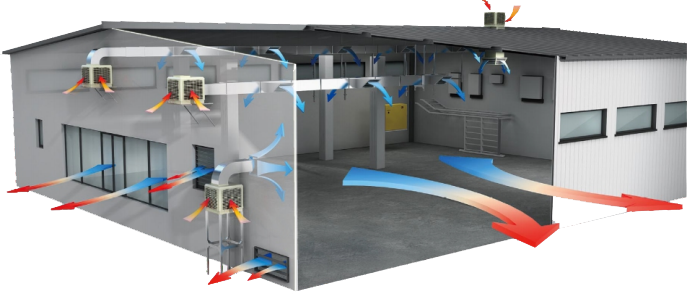

原理

瑞泰风蒸发式冷风机的核心降温部件是高效蒸发式湿帘一一“纯天然多层波纹纤维叠合物”。根据蒸发吸热——”水蒸发吸收热量,蒸发面积影响蒸发效率”这一自然物理现象,通过风机往室内送风,室外的空气流经浸水的湿帘后空气与水分充分接触同时吸收空气中的显热,从而达到降温、换气、除尘、增加鲜风的目的,特别适用于高温及人群密集场所。

原理

各种场合的换气次数参考

换气次数的定义:换气次数(次/小时)=室内总送风量(m³/h)÷[室内面积(㎡)×室内的高度(m)];

一般环境要求换风量为25-30次/小时;

人流密集的公共场所,要求换风量为30-40次/小时;

人流密集且又高温的场所或生产车间,要求换风40-50次/小时;

高温及有严重污染的生产车间,要求换风量50-60次/小时;

在较潮湿的南方地区换气次数应适当增加,而较炎热的北方地区则可适当减小换风次数。

应用领域

工业类:汽车制造、摩托车制造、五金厂、电子厂、机械厂、电器厂、皮具厂、制衣厂、制药厂、纺织厂、制鞋厂、塑胶厂等各类工厂车间。

商业服务类:各商业中心、网吧、学校、车站、健身房、户外运动场、酒楼厨房、洗车场、酒楼厨房、户外餐厅等,以及大型仓储物流中心。

大型风扇降温原理及功能

原理

自然通风凉爽理念结合现代航空机翼技术,通过巨大扇叶缓慢的旋转从而带动气流的流动,产生持续不断、立体循环风。大面积微风流动加快了人体体表汗液的蒸发速度,产生自然降温效果,就像人刚刚游泳出海后感受海风吹拂的凉爽感觉一样,让人体皮肤表面感受到约5-7℃的温差,另外瑞泰风大型节能风扇特性,通过改变风速大小的变化,在调节人体感受的同时保持身体水分,从而增强了人体感觉的舒适度。

优势

1、风量大覆盖广:每分钟空气流通量13800m³,单机最大覆盖面积可达1800平方米;

2、极小的投资良好的效果,超高性价比:厂房面积过大,安装空调成本太高,一般通风设备没有用武之地而大风扇能以小投资,达到良好的综合效果;

3、取代空调:可使人体感受约5-7℃的温差效应,部分场所可与传统空调轮值使用,从而一定程度上达到取代中央空调的效果;

4、高效节能:IE2节能电机效率进一步提高,更节能,每小时实际耗电0.8-1.2千瓦;

5、免维护寿命长,专业无忧服务:创新技术,低转速、磨损少,免维护,寿命长;18年行业前沿服务经验,拥有大量应用案例,为用户提供独到的高价值一站式解决方案;

6、品质稳定:高端配置,品质稳定性极高,性能卓著。

功用

促进全方位空气流动,强力环境通风、人员降温
超大面积的微风吹拂,实现全方位类似自然立体式的空气流动,帮助环境强力通风实现人员降温;

全天候通风、降温
365天可用,春秋季凉爽,夏冬季舒适;

优化制冷效果、实现空调节能
在与冷风机组合使用时,可达到类似中央空调甚至更为优胜的新风凉爽效果;与中央空调一起使用,通过提高空调设定温度,可以实现高效节能,节能效果显著;

排烟除尘
与屋顶风机结合,可实现环境排烟除尘;

冬季特别效用
冬季需采暖时,可以低速转动,将接近建筑屋面分层的热流空气进行有效的余热利用;

调节空气湿度,保持干燥
微风系统可降低室内空气湿度,保持室内干燥,防止货品受潮霉变,设备生锈。

效果

覆盖面广
超大直径风扇(最大7.3米)大范围内促使空气有序流动,每台风扇有效近似覆盖面积超过1000平米以上;

全方位、360度空气循环,通风无盲区
气流由上而下成锥形往地面推动,到地面沿水平方向流动,遇到侧面阻隔或邻近风扇的水平气流后向上推动到屋面,从而全方位、多角度地强化空气循环流通;

与室外新风交换,空气环境更优
流动的空气可以迅速通过门窗或屋顶风机与室外进行新风交换,减少了室内浑浊闷热空气的滞留,确保工作环境健康舒适;

人体舒适降温
持续轻柔的微风能加快人体表面汗液的蒸发速度从而产生凉爽的降温效果,使人体感受约5-7℃的温差效应;

安装安全便利,美观亮丽
风扇安装在离地面3.5米以上的上部空间,通过卡夹方式固定在屋面结构梁上,不会影响任何地面工作区域正常工作进程,美观、大气、安全可靠。若风扇选配绚丽的瑞泰风彩色扇叶,自然形成一道亮丽的风景线。

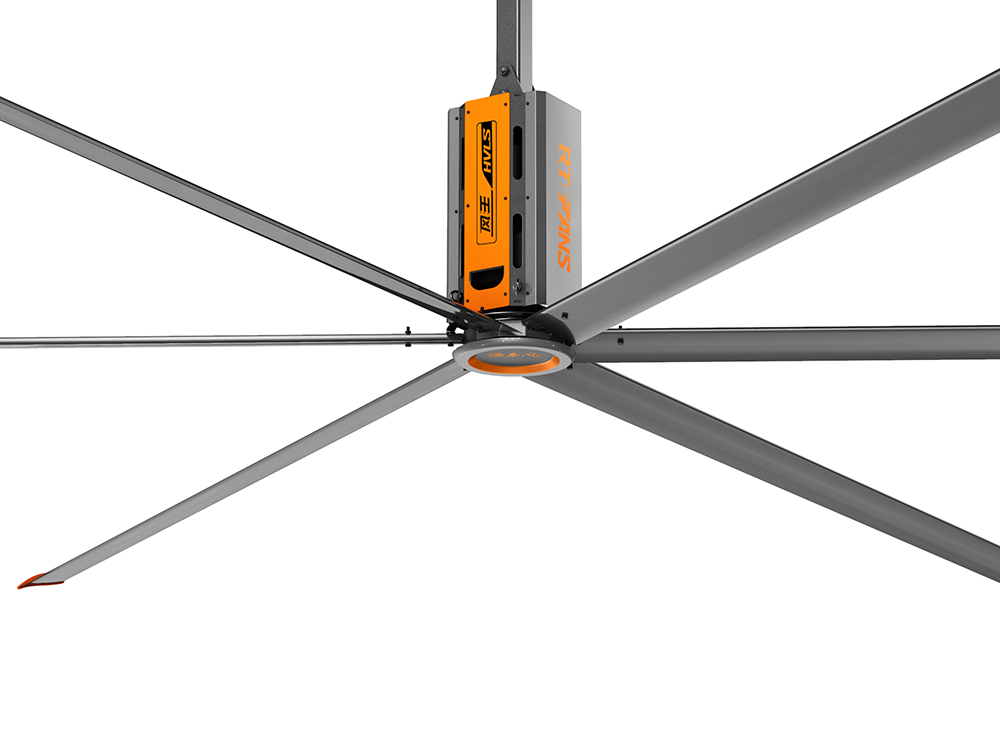

风扇功能
大面积的微风吹拂,实现的空气流动,某种程度上取代空调;
强化环境通风,春冬季舒适;
与蒸发式冷气机结合,在一定意义上,可以取代中央空调,达到同等舒适度的同时,有效节能降耗;
通风换气,干燥除湿,与换气设备结合,可现实环境排烟除尘;
冬季采暖是,可以低速运行,充分利用高大建筑顶部的余热,节能降耗;

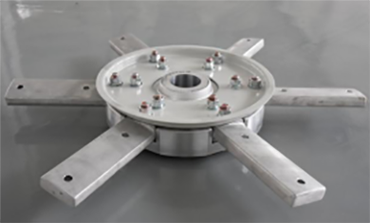

轮毂一最大安全保障

轮毂——进口美航材质,独特的双底盘设计,绝佳安全保障

进口美航AA7075超硬铝合金+精密高压锻造技术(σb达570MPa)+T6热处理工艺+CNC精密加工手段+动平衡全检品质,采用目前国内独到的防脱盘与轮毂上盖结合装置,保障上下底盘结合固定扇翅的安全问题,同时减轻整机重量,提高电机效率达到完美结合。防脱盘采用下置与轮毂紧密连接的安装方式,改善了目前市面上防脱盘连接机架,存在一定运行意外风险现状:

◆40年的可靠寿命设计;

◆10倍大风扇受力结构强度设计;

◆确保产品的公差和动平衡,犹如汽车轮毂般精准可靠。

电机减速机一专属定制

电机减速机一一世界知名厂商德国诺德专属定制

◆德国NORDL加大机座号的同轴斜齿轮减速机(输出轴径40mm)一一减小径向力的风险,安全保障之一;

◆Shell牌顶级Omala S4超长寿命的合成齿轮润滑油,2万小时免维护一一提高油品出厂品质,安全保障之一;

◆德国顶级原装进口Simrit输出轴双油封设计一一减小油封漏油的可能性,长期质保保障;

◆箱体自动排气阀一一减少了油品乳化的风险,安全保障之一;

◆原装进口SKF-VL加强型滚子轴承一一减小径向偏移,终身质保;

控制系统一精益求精

控制系统一一知名专业品牌配置、精益求精

◆采用丹麦“丹佛斯”变频器。内置射频干扰滤波器和制动斩波器,具有抑制无线电干扰和制动功能;

◆具有接地故障、过温和短路保护等功能;

◆无级调速,具有故障保护功能;

◆IP55防护等级和NEMA1标准控制箱;

◆箱体外设Svhneiderr隔离开关、三档切换开关。

扇叶一大风量效果

扇叶——美航进口材质与工艺,完美设计、超大风量

6扇螺旋桨形,美航进口高性能铝合金材质:AA6063T6511——终身质保;

美航Profili V2机翼形仿真分析软件研发出来的造形设计——确保风扇效果的极致舒适感;

扇叶采用国内专业的一一内置钢索、分筋满筋结合、扇叶的固定采用点面线安全方式扇叶的外形尺寸根据空气力学原理,将使风量更大,同时也使整机重量减轻、电机效率提升更高。

产品安装条件

A、怎样的建筑适合安装大型风扇?

只要厂房高度在5.5米以上,无论厂房结构是钢结构、混凝土结构、球形网架结构或复杂结构皆可安装;安装场所也无特别要求,比如厂房、仓库、商业中心、火车站、汽车站、展馆、畜牧场皆可安装;厂房内部有无行车皆可安装220V、380V皆可安装;

B、安装的基本要求

1)风扇的安全、有效安装空间距离大于1.2米以上;

2)选择安全的承载大梁进行安装,否则我司可根据现场进行改造后安装;

3)特殊安装场所我司可根据现场进行改造后安装。

安全措施
安全措施

1)安全环:意外发生时起到保护作用,杜绝任意部件滑落;

2)扇叶L形安全环:重新将所有扇叶两两连接在一起,成为整体结构;

3)紧固件:所有紧固件高达8.8级高强度工业螺栓,实际应力达10倍以上,同时配合瑞泰风紧固胶进行防松动保障;

4)钢丝牵引:每根钢丝拉索应力强度可达1000KG,每个连接点设置多重保护;

5)意外发生变频控制系统自动报警停止。

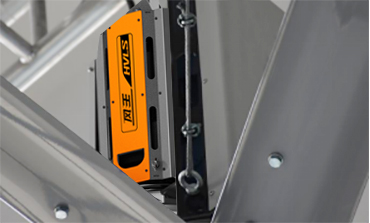

安全装置
防滑槽设计及开口销防松螺母彻底避免钢梁卡夹装置意外滑动脱落,无需打孔和焊接;
40Gr合金铸钢万向节可减少对建筑物的扭力传送,像人类的关节一样灵活调整角度;
安全装置
Q345B钢全新的防脱落保护盘,与轮毂连接,更加便捷有效,避免存在的安全隐患;
安全装置

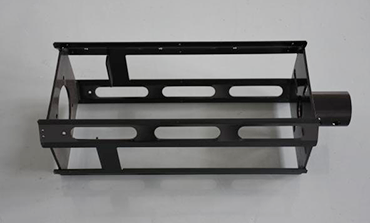

机架—Q345B高强度结构钢,表面PVDF氟碳烤漆处理;
德国DIN933螺栓,8.8级标准;DIN125A防松自锁螺母;
安全装置
6mm热踱锌钢丝拉索,防止外力的晃动产生的风险;
安全装置
钢索的紧固方式采用特殊的紧线工具,将四条钢索同时收紧。杜绝使用花篮螺栓长时间使用后螺丝失效、丝扣滑丝,造成钢索松动,滑脱,造成的安全隐患;
安全连接件在保证扇叶轮毂翅膀安全的同时,也保证扇叶的安装工艺的精准到位;
所有轮毂紧固装置螺母同时采用Loctite“乐泰”螺纹锁固剂实施永久性锁固;
安装人员必备

1)所有登高人员配备安全帽、安全带,专用吊装工具,专业安装工具进行安装;

2)所有员工经过三级培训、客户安全培训后进行上岗作业;

3)所有员工购买雇主责任险,单笔最高赔付80万。

售后服务

◆售后热线:139-2858-3537;

◆整机保修三年,机械部分扇叶、轮毂等终身质保,保期长提供提供优质继保服务;

◆免费提供厂房通风改善组合方案,在客户厂房搬迁需要时提供风扇拆迁服务;

◆华南区、华东区、华北区、华中区、西南西北区、大客户、海外部都配有专门的人员进行专业、贴心服务;

◆本公司销售服务网络健全,在客户扩张布局时,本公司可提供伙伴随行式的一站式继续服务。
